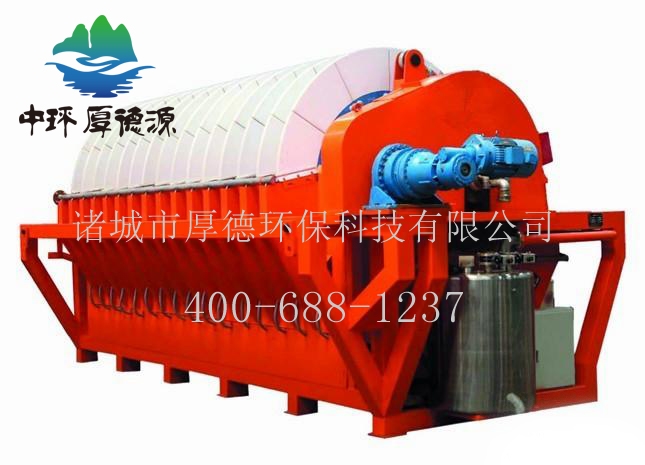

转鼓真空过滤机

名称:转鼓真空过滤机

详细信息

结构

它有一水平转鼓,鼓壁开孔,鼓面上铺以支承板和滤布,构成过滤面。过滤面下的空间分成若干隔开的扇形滤室。各滤室有导管与分配阀相通。转鼓每旋转一周,各滤室通过分配阀轮流接通真空系统和压缩空气系统,顺序完成过滤、洗渣、吸干、卸渣和过滤介质(滤布)再生等操作。在转鼓的整个过滤面上,过滤区约占圆周的1/3,洗渣和吸干区占1/2,卸渣区占1/6,各区之间有过渡段。过滤时转鼓下部沉浸在悬浮液中缓慢旋转。沉没在悬浮液内的滤室与真空系统连通,滤液被吸出过滤机,固体颗粒则被吸附在过滤面上形成滤渣。滤室随转鼓旋转离开悬浮液后,继续吸去滤渣中饱含的液体。当需要除去滤渣中残留的滤液时,可在滤室旋转到转鼓上部时喷洒洗涤水。这时滤室与另一真空系统接通,洗涤水透过滤渣层置换颗粒之间残存的滤液。滤液被吸入滤室,并单独排出,然后卸除已经吸干的滤渣。这时滤室与压缩空气系统连通,反吹滤布松动滤渣,再由刮刀刮下滤渣。压缩空气(或蒸汽)继续反吹滤布,可疏通孔隙,使之再生。


工作原理

分配阀的动盘固定在转鼓轴颈上,与转鼓同步旋转。动盘端面有一圈孔。每个孔与转鼓上对应的一个滤室相连。阀座不转动,其内侧端面上开有几条弧形槽,分别与外侧的接管连通。阀座与动盘贴合,各弧形槽顺序与动盘上的孔相通,旋转的滤室即可与固定的真空或压缩空气系统顺序联接,使过滤操作循环进行。


采用绕带转鼓真空过滤机可使滤布得到充分洗涤。如果悬浮液中的颗粒较重,沉降速度很快,则宜采用悬浮液在转鼓上方加料的结构或内滤面转鼓真空过滤机。如果悬浮液中的固体颗粒很细或形成可压缩性滤渣,则应在转鼓过滤面上预先吸附一层固体助滤物,或在悬浮液中混入一定量的固体助滤物,使滤渣较为疏松,可提高过滤速度。


过滤面积

转鼓真空过滤机的过滤面积达200平米,转鼓转速的快慢可调节滤渣的厚度。转鼓转速多数为每转 0.1至10分钟。操作真空的压力为(0.25~0.8)×10帕。过滤的悬浮液温度应低于滤液在操作真空度下的汽化温度。这种过滤机处理能力大,操作方便,滤渣可以洗涤,通常用以过滤固体颗粒浓度较高的悬浮液。有预敷助滤层的转鼓真空过滤机,也能对稀薄悬浮液进行澄清过滤。


典型应用


葡萄糖浆脱色过滤。 酶制剂过滤。 果汁过滤。 抗生素发酵液过滤。


普遍应用


食品、医药、有机化学、废水处理、


油脂等工业部门。主要特点:


主机刮刀系统变频器控制,自动进刀卸料。 主机与物料接触部分的材质为304或316L。 主机传动系统为二级齿轮减速,并由交流变频器无级调速控制。 本机转鼓预敷助滤剂(硅藻土、珍珠岩、活性炭)的厚度一般在80mm以上。 主机连续操作、运转平稳、维修方便。 本机具有分离固相浓度很低、粒度极细、易堵滤布的 悬浮液能力。


主要技术参数:

型号规格

过滤面积

m

转鼓直径

mm

转鼓宽度

mm

转鼓转速

r/min

搅拌次数

1/min

传动功率

kW

搅拌

kW

外形尺寸

(L×W×H) mm

重量

kg

GF5/1.6-N

5

1600

1020

0.2~1.1

19

1.5

0.75

3100×2412×2110

2906

GF10/1.85-N

10

1850

1850

0.35~1.8

19

2.2

1.5

3410×3285×2420

4897

GF20/2.6-N

20

2600

2600

0.15~0.7

19

3

2.2

4410×4164×3160

6862

GF30/2.6-N

30

2600

3750

0.1~0.7

18

4

4

5410×4080×3500

9395

GF45/3.3-N

45

3300

4100

0.1~0.8

18

7.5

7.5

5760×4980×4400

11800

安全要求

1 系统正常运转时,其粒化水量、吹扫空气量、清扫水量、粒化器的水温及渣流量,应达到设计规定值。


2 系统运转时,设备检查应达到以下要求:设备专检无异常,粒化头无堵塞,接受槽格栅无渣块,高低沟、渣闸状态合理,热水槽中无积渣,地坑内无积水和渣,各管道阀门无泄漏,胶带运输平稳,无偏离,事故水位正常。


3 出铁时所用的冲渣沟,应同时具备分流干渣的条件或其他处理炉渣的措施,拨闸分流的时间不应超过3min。


4 正常生产时,系统设备的运转应实行自动控制。


5 应在出铁前20min启动系统,接到"已准备好"的信号,操作室方可启动系统。一次启动失败,不应立即连续启动。


6 系统运转中出现危及人身、设备安全的现象时,应立即停止系统运行,并将热渣倒入干渣坑或渣罐。


7 出铁时,冲渣沟、粒化器附近不应有人。


8 应严密注视系统粒化水量。若发现粒化水量大幅度减少、转鼓发生故障、胶带带水严重或操作室信号出现"大警报",应立即分流至干渣坑或渣罐,严防液态渣进入粒化系统。


9 堵铁(渣)口20min后,系统方可停止运行。


10 系统停机后,应先停粒化泵动力电源,再检查和清扫粒化头、水渣沟、接受槽、粒化水泵。


检查或更换、清扫喷嘴,应先停液压系统(关闭液压阀门)。检查皮带,应先停带式输送机动力电源。


11 系统维护人员,不应短接系统的各种保护装置,发现设备异常或事故情况,应迅速判断和处理,防止事故扩大;并记录异常现象和事故情况,报告有关领导。


12 系统的各种联锁、保护装置,未经主管部门同意,任何人不应随意调整;如确需调整,应经主管部门同意,并报厂长批准;调整应做好记录,并存档。


13 系统任何控制手柄处于"自动"位置时,不应检修。系统检修中如需转鼓动作,应指定专人操作。


14 采用轮法冲渣工艺时,应在粒化轮附近设安全防护网。
